Wer im Nordosten Wiesbadens in den Villenvierteln des Nerotals baut, trifft auf völlig andere Untergrundverhältnisse als ein Projektentwickler auf den quartären Rheinsedimenten in Biebrich oder Schierstein. Während die Hanglagen entlang des Taunusrandes oft von steifen bis halbfesten tertiären Tonen und Mergeln geprägt sind, dominieren im flachen Süden Wiesbadens weichplastische Auelehme und locker gelagerte Sande, die eine Plattengründungsbemessung zu einer anspruchsvollen geotechnischen Abwägung machen. Diese standortabhängige Variabilität erfordert einen Berechnungsansatz, der Setzungsprognose, Bettungsmodul und Lastausbreitung präzise auf das lokale Baugrundmodell abstimmt, statt auf pauschale Annahmen zurückzugreifen. Die sorgfältige SPT-Bohrung liefert dabei die Rohdaten, die in das Finite-Elemente-Modell der Gründungsplatte einfließen, um ungleichmäßige Setzungen von vornherein zu minimieren.
Eine wirtschaftliche Plattengründungsbemessung in Wiesbaden balanciert Steifigkeit und Nachgiebigkeit – jede unnötige Bewehrung ist Kapital, das besser in die Nutzfläche fließt.
Ablauf und Umfang
- Ermittlung des effektiven Bettungsmoduls über iterative Last-Setzungs-Berechnung mit FEM
- Nachweis der klaffenden Fuge und Begrenzung der Sohlspannungen auf die aufnehmbare Bodenpressung
- Berücksichtigung der Steifigkeitsdegradation bei zyklischer Belastung, etwa durch Schwerlastverkehr in Logistikhallen
- Optionale Integration von Verbesserungsmaßnahmen wie Bodenaustausch oder Rüttelstopfsäulen zur Vergleichmäßigung des Setzungsverhaltens
Standortspezifische Faktoren
Die städtebauliche Entwicklung Wiesbadens seit der Kaiserzeit hat ein heterogenes Bild geschaffen, das geotechnisch bis heute nachwirkt: Vom historischen Kern auf den Taunusausläufern über die gründerzeitlichen Erweiterungen im Westen bis zu den Nachkriegssiedlungen auf ehemaligen Ackerflächen und verfüllten Gräben. Diese Nutzungsgeschichte bringt für die Plattengründungsbemessung das Risiko mit sich, auf anthropogene Auffüllungen zu treffen, deren Zusammensetzung und Lagerungsdichte stark streut. In solchen Zonen kann eine elastisch gebettete Platte lokal überbeansprucht werden, wenn die Steifemoduln im Untergrund ohne ausreichende Erkundungstiefe interpoliert werden. Ein weiteres Risiko stellt die mäßige Erdbebenaktivität im Rheingraben dar: Obwohl Wiesbaden nicht in der höchsten Erdbebenzone liegt, verlangt die Plattengründungsbemessung für erdbebensensible Bauwerke eine dynamische Zusatzbetrachtung der Boden-Bauwerk-Interaktion, um kinematische Zwängungen in der Platte zu vermeiden.
Referenznormen
DIN EN 1997-1:2009-09 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2010-12 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1992-1-1:2011-01 (Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken), DIN 18196:2011-05 (Erd- und Grundbau – Bodenklassifikation für bautechnische Zwecke), DIN 18134:2012-04 (Baugrund – Versuche und Versuchsgeräte – Plattendruckversuch)
Ergänzende Leistungen
Geotechnische Beratung und Baugrundmodell
Aufstellung eines wirklichkeitsnahen Baugrundmodells auf Basis von Bohrprofilen, Sondierungen und Laborversuchen speziell für die Wiesbadener Schichtenfolge.
Setzungsberechnung und Bettungsmodulermittlung
Iterative Berechnung der zu erwartenden Setzungen und des daraus resultierenden Bettungsmoduls mittels FEM, abgestimmt auf die Steifigkeitsverhältnisse Ihres Untergrunds.
Bemessung der Stahlbetonplatte

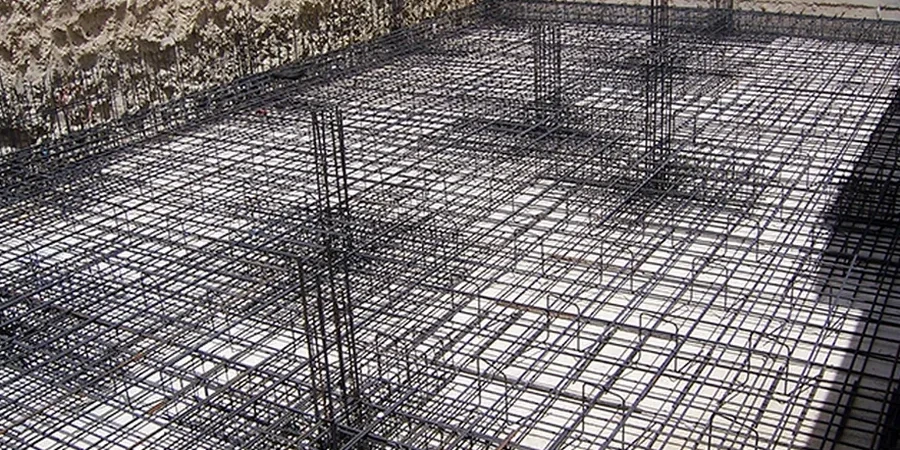

Vollständiger statischer Nachweis inklusive Biegebemessung, Durchstanznachweis und Rissbreitenbeschränkung gemäß EC 2 für die gewählte Expositionsklasse.
Variante Bodenverbesserung
Wirtschaftlichkeitsvergleich zwischen konventioneller Platte und einer Gründung mit vorheriger Baugrundverbesserung durch Rüttelstopfsäulen oder Bodenvermörtelung für schwierige Wiesbadener Untergründe.
Typische Parameter
Häufig gestellte Fragen
Welche Bodenkennwerte brauche ich für eine Plattengründungsbemessung in Wiesbaden unbedingt?
Unverzichtbar sind schichtspezifische Steifemoduln aus Drucksondierungen oder Laborversuchen, die undränierte Scherfestigkeit der bindigen Schichten sowie Angaben zur Grundwassersituation. Ohne diese Parameter bleibt jede Bettungsmodulberechnung spekulativ.
Wann ist in Wiesbaden eine Bodenverbesserung unter der Platte wirtschaftlicher als eine dickere Platte?
Sobald die zu erwartenden Setzungsdifferenzen eine Plattendicke von etwa 35–40 cm oder einen Bewehrungsgrad über 0,5 % erzwingen würden, rechnet sich oft der Bodenaustausch oder der Einbau von Rüttelstopfsäulen. Wir analysieren das für Ihr Projekt in einer Vergleichsrechnung.
Mit welchen Kosten muss ich für die Bemessung einer Bodenplatte rechnen?
Die Kosten für eine vollständige Plattengründungsbemessung inklusive statischer Berechnung und Ausführungsplänen bewegen sich projektabhängig zwischen €850 und €4.110. Der genaue Aufwand richtet sich nach der Komplexität des Baugrunds und den geometrischen Randbedingungen der Platte.
Muss die Plattengründungsbemessung in Wiesbaden Erdbebenlasten berücksichtigen?
Ja, Wiesbaden liegt in der Erdbebenzone 1 nach DIN EN 1998-1/NA. Für gewöhnliche Hochbauten ist der Ansatz vereinfacht möglich, für Sonderbauten oder weiche Untergründe empfehlen wir eine spektrale Antwortsberechnung unter Berücksichtigung der Baugrundklasse.
