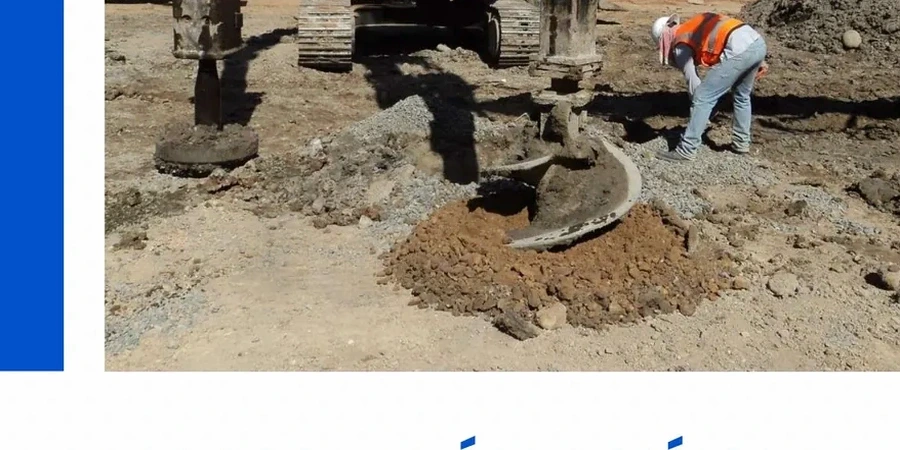

Ein Fehler, den wir bei Baugrundbeurteilungen in Wiesbaden immer wieder sehen: Man verlässt sich auf flächige Verdichtungsmethoden, ohne die extrem variablen quartären Ablagerungen zu berücksichtigen, die sich von den Taunushängen bis in die Rheinebene erstrecken. Eine flächige Rütteldruckverdichtung bringt hier oft nicht die erforderliche Tiefenwirkung, besonders wenn bindige Linsen oder organische Einschlüsse im Untergrund stecken. Genau hier greift die Bemessung von Schottersäulen als punktuelles, tiefreichendes Verbesserungsverfahren. Wir legen die Säulen so aus, dass sie die Lasten aus dem Bauwerk über Mantelreibung und Spitzendruck sicher in tragfähigere Horizonte abtragen. Bevor eine solche Bemessung sinnvoll ist, klären wir die Untergrundverhältnisse oft mit einer Sondierung mittels SPT-Bohrung ab, um die Lagerungsdichte der rolligen Schichten zuverlässig zu beurteilen, oder ergänzen bei bindigen Böden die Kennwerte über Korngrößenanalysen und Atterberg-Versuche für die Filterstabilität der Schottersäule.
Eine Schottersäule ist kein Pfahl – sie braucht die laterale Bettung des umgebenden Bodens, und genau diese Interaktion entscheidet in Wiesbadens Mischböden über Erfolg oder Versagen.
Ablauf und Umfang
Standortspezifische Faktoren
Die geologischen Verhältnisse in Wiesbaden sind durch den Übergang des Rheinischen Schiefergebirges in das Mainzer Becken geprägt – ein Setting, das oft zu stark wechselnden Untergrundsteifigkeiten auf kürzester Distanz führt. Besonders kritisch wird es im Bereich der ehemaligen Salzbach-Auen und entlang des Rheins, wo organische Weichschichten und Auffüllungen aus dem 19. Jahrhundert den Baugrund bilden. Eine unzureichend bemessene Schottersäule kann hier zum hydraulischen Kurzschluss werden, wenn die Filterstabilität zwischen Säulenmaterial und feinkörnigem Umgebungsboden nicht nachgewiesen ist. Ebenso gefährlich ist das Risiko von Inhomogenitäten im Säulenkörper selbst, etwa durch unzureichenden Stützdruck während des Einbaus, was zu lokalen Einschnürungen und späteren differenziellen Setzungen führt. Wir begegnen dem mit einer konservativen Annahme der undränierten Scherfestigkeit cu des Weichbodens und einem expliziten Nachweis der Einzel- und Gruppentragfähigkeit unter Berücksichtigung eines Abminderungsfaktors für die Einbauqualität.
Referenznormen
Eurocode 7: EN 1997-1:2004 (Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 4094-1:2018 (Baugrund – Felduntersuchungen – Teil 1: Drucksondierungen), DIN 4094-3:2018 (Baugrund – Felduntersuchungen – Teil 3: Rammsondierungen), Empfehlungen des Arbeitskreises 'Baugrundverbesserung' der DGGT, DIN EN 14731:2005 (Tiefgründungen – Baugrundverbesserung durch Tiefenrüttelverfahren)
Ergänzende Leistungen
Baugrunderkundung für die Säulenbemessung
Drucksondierungen (CPT) und Rammsondierungen (DPL/DPM) zur Ermittlung der undränierten Scherfestigkeit und Lagerungsdichte der zu verbessernden Schichten. Wir legen die Erkundungspunkte rasterförmig an, um die laterale Variabilität der Wiesbadener Terrassenablagerungen zu erfassen.
Numerische Bemessung und FE-Modellierung
Berechnung des Tragverhaltens der Säulengruppe mittels axialsymmetrischer Finite-Elemente-Modelle oder der Einheitszellenmethode. Nachweis der Einzel- und Gruppentragfähigkeit, der Setzungen und der horizontalen Stützung für beliebige Laststellungen.
Filterstabilitäts- und Materialgutachten
Bestimmung der Kornverteilung des anstehenden Bodens und Auslegung des Schottersäulenmaterials nach den Filterkriterien von Terzaghi und Cistin/Ziems. Verhinderung von Erosionsschäden an der Grenzfläche Säule/Boden.
Qualitätssicherung und Probebelastung
Ausführungsbegleitende Kontrolle der Säulenherstellung mittels M&U-Protokollen und Pfostenrammversuchen. Durchführung von statischen oder dynamischen Probebelastungen an repräsentativen Säulen zur Validierung der Bemessungsannahmen.
Typische Parameter
Häufig gestellte Fragen
Ab welcher Tiefe der Weichschicht lohnt sich eine Schottersäulenbemessung gegenüber einem Bodenaustausch?
Als Faustregel gilt: Liegt die weiche Schicht tiefer als 3 bis 4 Meter unter der Gründungssohle, wird ein vollflächiger Austausch unwirtschaftlich, weil enorme Aushubmengen, Verbau und Wasserhaltung anfallen. In Wiesbaden, wo wir oft Weichschichten in 6 bis 10 Metern Tiefe antreffen, sind Schottersäulen dann klar im Vorteil – sie verbessern den Boden punktuell, ohne dass die Baugrube extrem vertieft werden muss.
Lassen sich Schottersäulen auch im Grundwasserbereich herstellen?
Ja, das ist in Wiesbaden sogar der Regelfall. Das Grundwasser steht in den quartären Kiesen oft bei 4 bis 7 Metern unter GOK. Wir setzen dann das Nassstopfverfahren (Bottom-Feed) ein, bei dem der Schotter über ein Rohr mit Spüllanze direkt an der Säulenspitze eingebracht wird. Die Wasserspülung unterstützt die Verdichtung und verhindert das Zulaufen des Bohrlochs.
Mit welchen Kosten muss ich für die Bemessung und Ausführung rechnen?
Für eine vollständige Bemessung einer Schottersäulengruppe inklusive Baugrunderkundung, numerischer Berechnung und Ausführungsplanung liegen die Honorare je nach Komplexität im Bereich von €1.350 bis €4.350. Die reinen Herstellungskosten der Säulen sind darin nicht enthalten, da sie von der Säulenlänge und dem gewählten Einbauverfahren abhängen.
Können Schottersäulen Setzungen vollständig verhindern?
Nein, das ist ein häufiges Missverständnis. Schottersäulen reduzieren Setzungen, indem sie einen Teil der Bauwerkslast in steifere Schichten ableiten und den Rest über das verbesserte Verbundsystem Boden-Säule verteilen. Eine Reduktion um 50 bis 70 % ist realistisch, aber eine absolute Setzungsfreiheit können wir nicht garantieren. Der Nachweis erfolgt über die zulässige Setzungsdifferenz des Bauwerks.
